數控雕銑設備必須以專業的雕刻軟件為基礎，以體現設備的數字化。下面簡單以一帆數控的YF-D870全罩數控雕銑機為例，介紹Type3軟件應用及工作流程。Type3軟件中的CAD模塊具有繪制幾何形狀圖形以及對所創建對象進行定位、刪除、復制等編輯和文本編輯等功能。但Type3軟件中的CAD功能中不能對圖形尺寸等進行精確編輯，以及操作中的繁雜，所以實際運用中常將AutoCAD中圖形以dxf格式導入Type3軟件中，再對圖形進行節點編輯，使所有圖形都構成封閉區間，以方便后續路徑的正確創建。Type3軟件應用的工作流程如圖1所示。

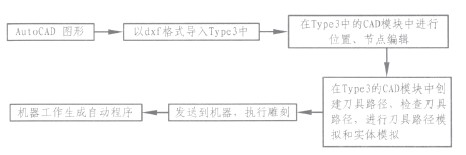

圖1 數控雕銑機Type3軟件應用的工作流程

　　Type3軟件中的CAM模塊包括創建刀具路徑、刀具路徑管理、刀具路徑模擬和實體模擬等功能。在CAM模塊中可以創建繪圖、雕刻、切割、銑削、掃描、浮雕等十幾種刀具路徑，在模型制作中常用到切割、掃描、雕刻、繪圖等功能。在Type3刀具庫中可以選擇錐刀、柱刀、切割刀，并能精確計算二維或三維的刀具路徑。刀具路徑模擬和實體模擬功能中可以直觀看到所編輯的路徑是否合理以及雕刻后的三維效果，可以省去試加工過程和減少實際加工誤差，避免出錯。
