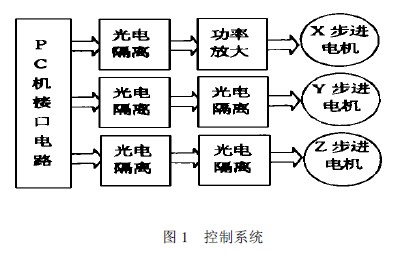

數控工藝畫雕銑機的控制系統采用普通的386以上檔次的PC機作主機,由接口電路向外發脈沖信號,經過光電隔離,功率放大驅動步進電機,如圖1。該數控雕銑機控制系統不僅具有常規三坐標數控系統的功能,而且具有強大的計算機輔助編程功能。如果輸入的文字、圖案是線條明晰的圖象(掃描儀掃描輸入或圖象編輯軟件生成的),計算機輔助編程軟件可以經過細化、矢量化等圖形處理,轉化為平面曲線(輪廓線或中心線)或空間曲線(中心線含有線條粗細變化的信息)圖形文件,再經過編輯加工,最后自動編程處理成加工程序。如果輸入的文字、圖案是矢量圖形,矢量化的工作就不用做了,而直接經過圖形編輯再自動編程就可以了。編程完成后,便可在工件上完成雕刻加工(實際上是銑削)。
